鋁型材高速三軸數控加工中心GCGZF-CNC-4500
GCGZF-CNC-4500
設備特點

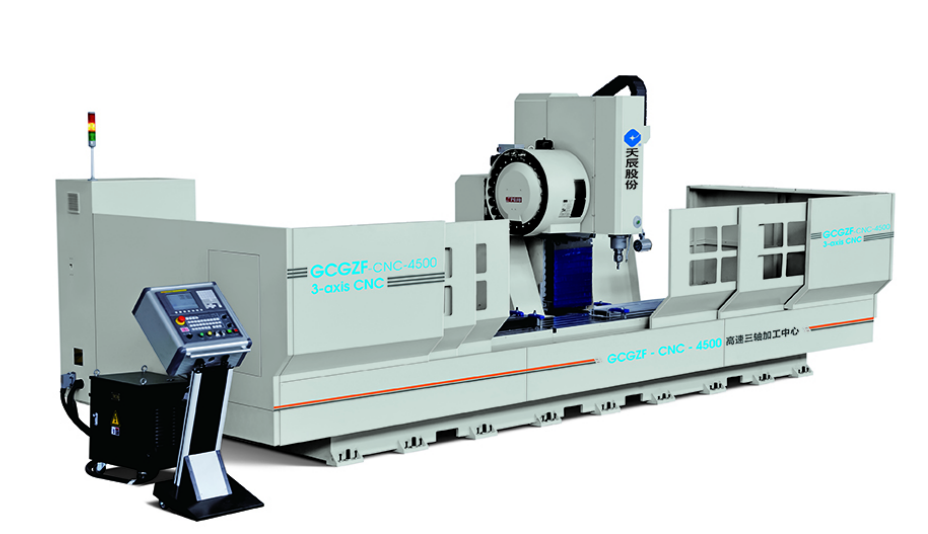

◆?鋁型材高速三軸數控加工中心 GCGZF-CNC-4500

1.png?

1、特點簡介:

☆?適用于軌道交通鋁型材及各種工業鋁型材、輕質合金及Upvc等材料的孔、槽及輪廓形狀等工序的加工,具備銑削、鉆削、鏜孔及攻螺紋等功能;

☆?采用發那科高品質數控系統,具有良好的操作界面,可完成復雜的三軸聯動加工;

☆?主軸采用伺服電機+機械主軸的結構,伺服電機功率大,扭矩大;主軸剛性好;

☆?采用鑄鐵工作臺。工作臺上均布T型槽,方便工件及工裝的安裝、夾緊及更換;

☆?采用工作臺固定,立柱及主軸箱移動式布局,減小占地面積。刀庫隨立柱一起移動,方便換刀,換刀時間2秒;

☆?床身采用優質鋼板焊接結構,并經充分時效處理,整體剛性足;

☆?配置有自動排屑機,方便排屑;

☆?主軸采用BT40錐柄,最高轉速10000r/min,可以滿足高速銑削;

☆?刀庫配置24刀位,圓盤式刀庫,刀庫附帶機械手臂,可自動換刀;

☆?配置安全防護裝置,確保操作者人身安全;

☆?可選配第四軸旋轉工作臺,完成工件的翻轉定位加工。


技術參數

2、主要規格及技術參數:

☆?縱向行程??(X軸):4500 mm

☆?橫向行程??(y軸):500 mm

☆?垂直行程??(z軸):550 mm

☆?X軸運行速度:0~60 m/min

☆?Y軸運行速度:0~30 m/min

☆?Z軸運行速度:0~20 m/min

☆?主軸轉速:0~10000 rpm

☆?主軸功率:7.5 kw/11kw

☆?刀具庫:BT40 ?24刀位、圓盤刀庫

☆?刀具最大安裝長度:135 mm

☆?刀柄:BT40刀柄

☆?刀柄拉釘:BT40 45度

☆?氣源:0.5-0.8 MPa

☆?電源:380V/50 Hz

☆?裝機總功率:21 kW

☆?潤滑、冷卻:油脂潤滑,切削液冷卻

☆?加工尺寸范圍(寬×高×長):4500×500×400mm

☆?加工形式:一次裝夾可加工零件上平面各種孔

☆?外形尺寸(長×寬×高):8500×2800×2800mm

☆?機床凈重:7000kg

3、主要加工精度:

☆?定位精度: ??????????±0.05mm

☆?重復定位精度: ??????±0.02mm

☆?加工精度:??????????±0.1mm

☆?切削表面粗糙度??????Ra6.3μm

4、主要元器件配置:

☆?數控系統:日本發那科FANUC

☆?各伺服軸驅動:日本發那科FANUC

☆?機械主軸:臺灣普森?POSA

☆?圓盤式刀庫:臺灣北鉅?POJU

☆?伺服主軸電機:日本發那科FANUC

☆?齒條:德國亞特蘭大?ATLANTA

☆?直線導軌:臺灣上銀HIWIN/銀泰PMI

☆?氣動元件;日本SMC

☆?低壓電器:德國西門子SIEMENS
