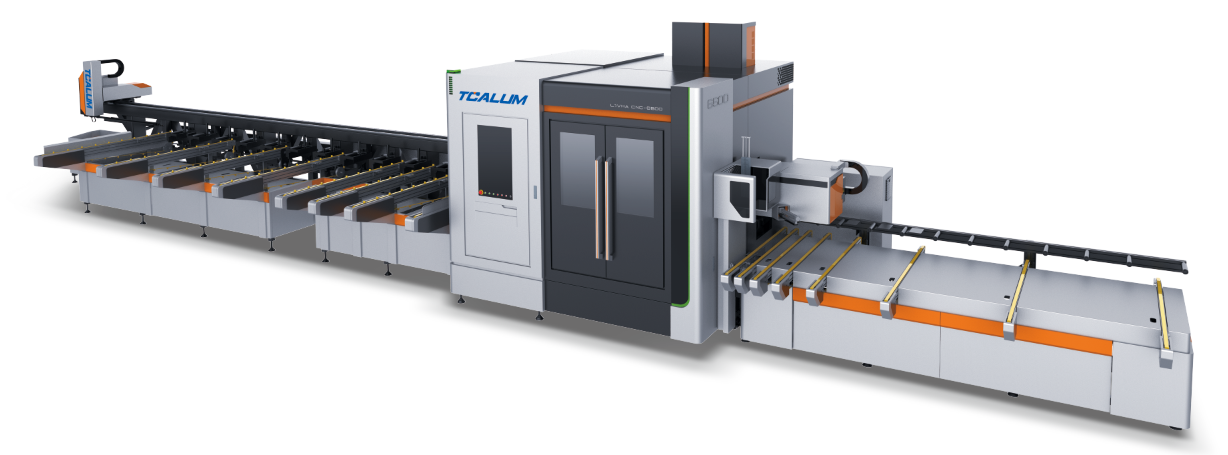

鋁型材激光復合鋸銑中心
LJVHA-CNC-6500
設備特點

☆ 適用于鋁門窗幕墻型材四個面的孔槽鉆銑及激光加工,并可完成高效鋸切下料;

☆ 高效連續完成鋁型材45°、90°或一端45°一端90°鋸切加工;也可完成±45°角范圍內的任意角鋸切加工;

?實現型材四個面的360°全覆蓋加工;尤其適合隱藏式排水、避位銷釘、避位注膠孔等斜向下刀的孔槽加工;?

?型材后側配置高速電主軸和激光切割頭、型材前側配置高速電主軸和激光刻線裝置,兩組獨立的X軸設計,可實現前后/上下的同時加工;

☆ 上料機械手運動采用伺服驅動,可實現X、Y、Z三軸自動控制,可根據型材截面自動夾持。并采用高精度齒輪齒條傳動,保證送料精度;

☆ 型材后側配置激光切割頭,實現型材清角、角碼孔、注膠孔等切割加工,也可通過控制激光器功率實現中梃或框料劃線功能。型材前側配置激光刻線頭,用于完成中梃料、框料刻線功能;

?切割機頭采用電機直聯鋸片,切割平穩,加工精度高;采用伺服驅動完成鋸切功能,實現快進、工進和快退功能,提高加工效率;

?高精度數控系統,保證設備運行穩定可靠;

☆ 切割加工前有料高檢測裝置,可避免上錯型材造成誤切;

☆ 型材后側配置高速電主軸和激光切割頭、型材前側配置高速電主軸和激光刻線裝置,兩臺高速電主軸均可實現伺服驅動的任意角度翻轉,可實現隱藏式排水等孔槽的加工,功能齊全,效率高;

☆ 前后兩組動力頭均配置獨立的X軸,可實現同步加工,效率高;

?采用高精度進口減速機,驅動單鋸片旋轉完成45°90°135°任意角度的鋸切加工;增加切割機頭伺服橫向移動功能,可快速高精度的完成型材護角的加工;

?增加工作臺伺服移動功能,在落料頭時拉開距離,增大落料空間,可以有效避免料頭下落不暢時崩料頭;

?出料機械手伺服驅動,可實現快速出料和快速定位功能,并能夠實現最短240mm短料的自動輸出;

?直線導軌副及滾珠絲杠配備自動潤滑系統,有效提高使用精度和使用壽命;

?配備鏈板式排屑機,將廢料頭及鋁屑自動輸送到設備后方的廢料收集箱;

?外殼全封閉設計,保證操作人員安全;

☆ 配備高分辨率攝像頭與液晶顯示屏,實時直觀的觀看鋸切工作狀態;

?配置條碼打印機,組建數字化工廠系統;

☆ 配備激光切割專用空氣壓縮機,保證切割精度;

☆ 配備激光器專用水冷機;

選配加強中梃專用的定位夾持機構,采用數控伺服驅動,滿足加強中梃的自動定位夾持及加工。

☆ 選配極窄料專用的翻板夾持機構,滿足極窄料的自動定位夾持及加工。


技術參數

☆ 鋸切電機功率: 3.0 kW ???????????????????

☆ 整機功率:48 kW

☆ 電主軸功率:6.0 kW×2 ???????????????????

☆ 輸入電壓:380V 50Hz

☆ 工作氣壓:0.5~0.8MPa ???????????????????

☆ 耗氣量:150L/min

☆ 激光器功率:1.5 kW ??????????????????????

☆ 激光頭加工高度:150mm

☆ 激光頭X移動行程:120mm ?????????????????

☆ 激光刻線功率:50w

☆ 激光刻線高度:150mm ?????????????????????

☆ 鋸片規格:Ф550×Ф30×4.4×144T

☆ 切割型材高度:30~150 mm ????????????????

☆ 切割型材寬度:30~150 mm

☆ 下料長度:240~6500 mm ??????????????????

☆ 角度誤差:±5′

☆ 鋸切長度精度:±0.15mm ?????????????????

☆ 重復定位誤差:±0.05mm

☆ 外形尺寸:15000×5000×2500 mm ?????????

☆ 重量:9500 kg
