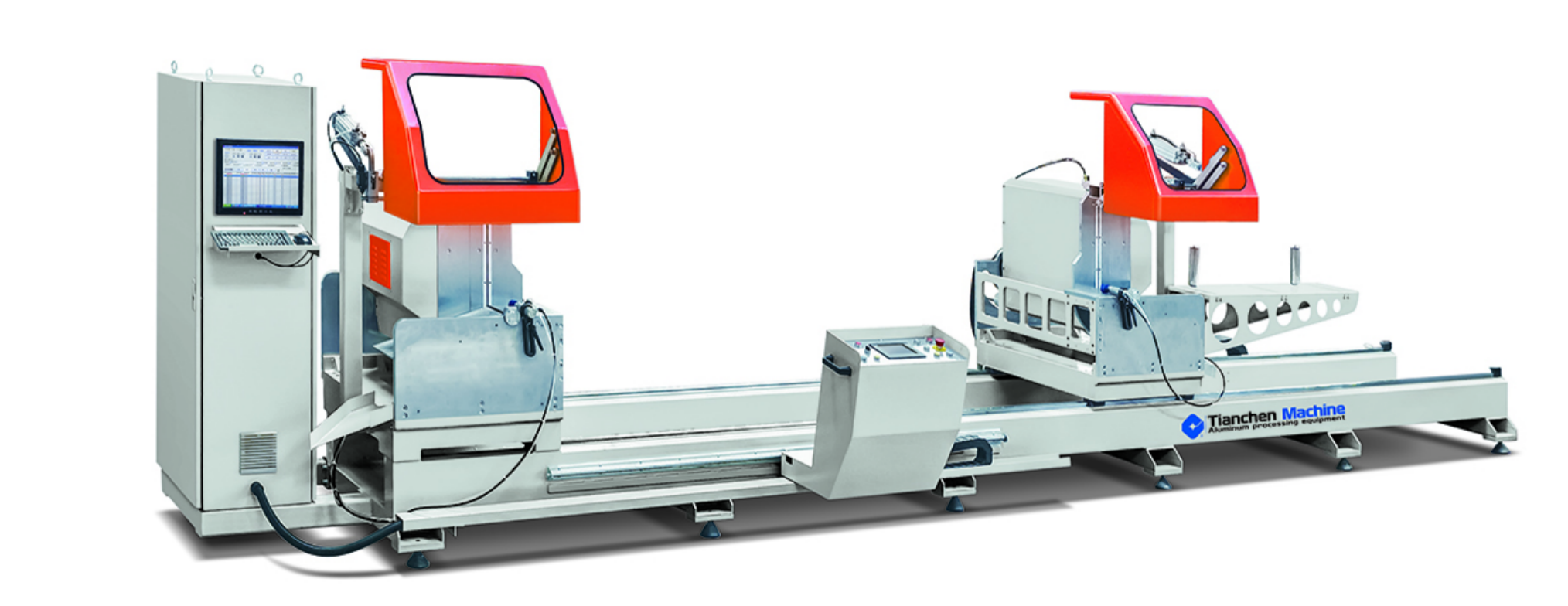

任意角數控雙頭精密切割鋸-LJB2EA-CNC-600×6000
LJB2EA-CNC-600×6000
設備特點

1、設備特點:

☆適用于鋁型材任意角度的高效高精度鋸切加工;

☆長度控制系統采用全閉環設計,更大程度的保證重復定位精度;

☆意大利進口大功率電機直聯鋸片,切割動作采用杠桿擺動形式;

☆鋸片進給采用氣液阻尼缸傳動,切割穩定;

☆高精度進口硬質合金切割鋸片,切割斷面光滑;

☆進口伺服電機帶動減速機,實現鋸切角度在45°到157.5°之間任意調整;

☆進口控制系統,配置工業控制計算機,可實現鋸切數據的多種形式導入等高級功能;

☆活動機頭由進口伺服電機帶動齒輪齒條驅動形式,移動速度快,全閉環控制,定位精度高;

☆具有隨動開合鋸罩,安全可靠,工作環境好;

☆可隨動的型材托料架,結構緊湊,機器占地少;

☆每個機頭兩個氣缸壓緊型材,切割安全、可靠;


技術參數

2、主要規格及技術參數:

☆電? ? 源:? ? ? ? 380V? ?50Hz

☆電? ? 機:? ? ? ? 2×3.5Kw? ? ? ?轉速2800r/min

☆工作壓力:? ? ? ? 0.5~0.8MPa

☆鋸切長度:max? 6000mm

☆90°時:? ?min? 520mm

☆45°時:? ?min? 820mm

☆鋸切范圍:? ? ? ? 185×230mm (90°時寬×高)

☆鋸切角度:? ? ? ? 45°~157.5°之間任意角旋轉

☆進刀速度:? ? ? ? 無級調速0~3m/min

☆鋸片規格:? ? ? ? φ600×φ30×4.4×3.8×144Z

☆重復定尺精度:±0.1mm

☆切割型面平面度:? ≤0.1mm

☆切割下料長度誤差:±0.2 mm

☆切割下料角度誤差:±5′

☆切割型面粗糙度:? Ra12.5μm

☆主機外形尺寸:? ? 8000mm×1500mm×1900mm

☆重? ? 量:? ? ? ? 約2500kg

3、主要元器件:

☆ 數控系統:施耐德

☆ 觸摸屏:施耐德

☆ 鋸片:日本和源/兼房

☆ 鋸切電機:意大利SEIMEC

☆ 氣動元件:日本SMC

☆ 減速機:韓國SEJINIGB

☆ 直線導軌:臺灣HIWIN/PMI/ABBA

☆ 齒條:臺灣YYC
